塑料注塑模具基本分為靜模和動(dòng)模。

在注塑機(jī)的注射頭一邊的帶澆口套的為靜模，靜模一般有澆口套、靠板、模板組成，簡(jiǎn)單模具（特別是靜模沒(méi)有芯子的模具）也可以不使用靠板，直接用厚一點(diǎn)的模板就可以了。澆口套一般為標(biāo)準(zhǔn)件，除非特殊原因，不建議取消。澆口套的使用有利于安裝模具、更換方便，不用自己拋光。有些特殊模具澆口套可用鉆出來(lái)或用錐度線割割成。部分模必須靜模脫模時(shí)，還得加上靜模脫模機(jī)構(gòu)。動(dòng)模的結(jié)構(gòu)一般為動(dòng)模板、動(dòng)模靠板、脫模機(jī)構(gòu)以及模腳和裝機(jī)固定板。

脫模機(jī)構(gòu)中除了脫料桿，還有回位桿，部分模具還要增加彈簧以實(shí)現(xiàn)例如自動(dòng)脫模等功能。還有導(dǎo)柱、冷卻水孔、流道等也是不可少的模具的基本結(jié)構(gòu)。當(dāng)然斜導(dǎo)模具還有斜導(dǎo)盒、斜導(dǎo)柱等。當(dāng)為一產(chǎn)品設(shè)計(jì)模具時(shí)，首先要設(shè)定模具的基本結(jié)構(gòu)尺寸以備料，來(lái)加快模具制造的速度。復(fù)雜產(chǎn)品應(yīng)先繪制好產(chǎn)品圖，再定好模具的尺寸。現(xiàn)在的模具基本上要進(jìn)行熱處理，加高模具的硬度，提高模具使用壽命。在熱處理前，先對(duì)模板進(jìn)行初步加工：鉆好導(dǎo)柱孔、回位孔（動(dòng)模）、型腔孔、螺絲孔、澆口套孔（動(dòng)模）冷卻水孔等，銑好流道、型腔，有些模具還應(yīng)銑好斜導(dǎo)盒等。現(xiàn)在的普通精密模具的模板一般用cr12、cr12mov和一些專(zhuān)業(yè)模具鋼，cr12等硬度不能太高,在HRC60度時(shí)經(jīng)常開(kāi)裂,模板的常用硬度一般為HRC55度左右。芯子的硬度可在HRC58以上。如果材料為3Cr2w8v,制造后再氮化處理表面硬度，硬度應(yīng)為HRC58以上，氮化層應(yīng)越厚越好。

澆口直接關(guān)系到塑件的美觀，澆口設(shè)計(jì)不好的話，容易產(chǎn)生缺陷。在沒(méi)有任何阻擋的情況上很容易產(chǎn)生蛇型流。對(duì)于要求高的產(chǎn)品，還應(yīng)設(shè)計(jì)溢流和排氣。溢流處可以用頂桿，不要在模板上狠有溢流飛邊，才不至于影響模具壽命。

注塑模具 用什么材料做的？

abs，pc，as，ps等以下是合理選擇的要求：1.高耐蝕性很多樹(shù)脂和添加劑對(duì)型腔表面都有腐蝕作用，這種腐蝕使型腔表面金屬溶蝕、剝落，表面狀況變壞、塑件質(zhì)量變差。所以，最好使用耐蝕鋼，或?qū)π颓槐砻孢M(jìn)行鍍鉻、鈸鎳處理。&

模具的斜滑塊抽芯機(jī)構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時(shí)，可采用斜滑塊機(jī)構(gòu)進(jìn)行側(cè)向分型與抽芯，斜滑塊抽芯機(jī)構(gòu)的模具俗稱膠杯模，其特點(diǎn)是利用拉鉤的拉力和彈贊的推力驅(qū)動(dòng)斜滑塊作斜向運(yùn)動(dòng).在塑件被推出脫模的同時(shí)由斜滑塊完成側(cè)向分型與抽芯動(dòng)作。斜滑塊抽芯機(jī)構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置

異形模具是如何解決模具表面恒溫問(wèn)題的？

自工業(yè)注塑制模發(fā)展以來(lái)，如何保持模具表面恒溫一直困擾著人們。在注塑成型中，成品的冷卻時(shí)間占注塑生產(chǎn)周期的70%。主要原因是在傳統(tǒng)模具制造中，溫度控制或冷卻水路只能直線鉆孔。關(guān)鍵熱點(diǎn)通常不在冷卻熱傳播范圍內(nèi)，因此無(wú)法有效冷卻。為了保持溫度恒定，制造商先后使用隔板、散熱器、散熱管等。還試圖將塊層壓在一起，并

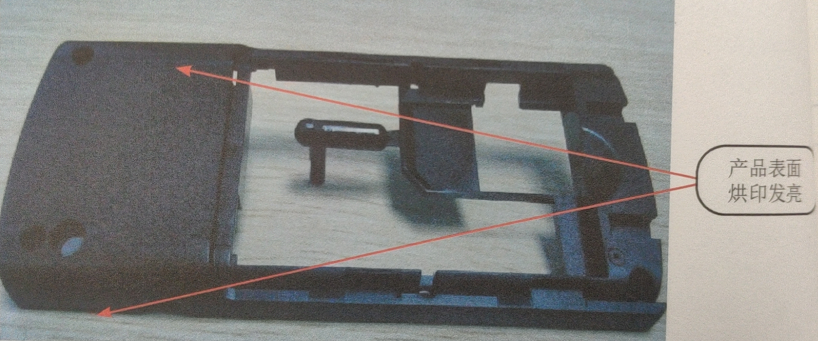

注塑塑料產(chǎn)品表面烘印發(fā)亮的分析和解決

現(xiàn)象：塑料制品表面為細(xì)紋面，在成型中由于氣體沒(méi)有完全排出而導(dǎo)致產(chǎn)品表面烘印發(fā)亮難改善，不能滿足品質(zhì)要求。產(chǎn)品物征：材料: ABS+PCHI-1001BN顏色 :黑色產(chǎn)品重(單件):5.68g水口重:11.66g(4)不良原因分析不良原因分析：①塑料模具為1x2的機(jī)殼，模具流道較長(zhǎng)，進(jìn)膠口方式為點(diǎn)入進(jìn)膠，熔料流至進(jìn)膠口附近，由于速度慢及壓力

注塑產(chǎn)品缺陷料頭附近有暗區(qū)的理解

注塑產(chǎn)品的缺陷分析料頭附近有暗區(qū)1、 表觀在料頭周?chē)锌杀鎰e的環(huán)形如使用中心式澆口則為中心員，如使用側(cè)澆口則為同心圓，這是因?yàn)榄h(huán)形尺寸小，看上去像黯暈。這上堅(jiān)是加上高枯性(低流動(dòng)性)材料時(shí)會(huì)發(fā)生這種現(xiàn)象，如IPC、PMA和ABS你。物理原因如果注射速度太高，熔料流動(dòng)速度過(guò)快且粘性高，料頭附近表層部分材料容易
