為提高模具品質檔次，最大限度減少模具質量問題投訴，交給客戶滿意的塑料模具，對模具制造常見問題進行總結、歸納，并建立標準，按要求執行。

1.小于2020的模胚，a、b板之間需要做撬?？?；大于2020的模胚所有模板包括頂針板間都要做撬?？?。

2.模胚導柱導套要加工排氣槽，以防導柱導套拉傷。

3.模具上不得有尖角，需要倒角處理。特別指明的地方除外。

4.內模和模具零件未經同意不得有燒焊。

5.模具產品的外圍必須要在適當的位置開排氣槽，排氣槽規格請參考模具設計手冊。

6.盡可能避免使用打磨機在模具上打磨，如果非要用打磨機加工，必須用油石省光(特別是分型面)

7.內模膠位面的表面處理必須依照bom表，或者其它正式通知的技術要求執行。非膠位面上的加工紋路(線切割，銑床，cnc鑼床，火花機)也要用油石省亮。

8.所有內模材料，模胚等級要求必須依據訂單，或者設計審核過程中正式確認的技術要求進行采購。必須提供材質證明，如果是硬模，必須提供熱處理報告。所有相關證明。

9.所有模具的前后內模，鑲件，行位，斜頂，直頂(推塊)，鏟雞等需要在底面或者側面加工一個腰圓形的坑位，把材料名和硬度刻出來。

10.行位，推塊，鏟雞，唧嘴等重要易磨損零件必須進行氮化加硬處理。

11.行位必須有定位。定位方式有彈弓，波珠，hasco(dme)標準行位夾等等，注塑加工廠具體需要按照各個項目的要求。行位需要有壓條，耐磨板。壓條，耐磨板必須使用耐磨硬料，需要加上油槽。

12.行位斜導柱必須壓緊，不能轉動和松動。斜導柱尾部必須要加工成半球形或圓錐臺形，有利于保證行位正常運動。同一行位上有兩支或者兩支以上斜導柱的，斜導柱的長度、大小和傾斜度必須相同。

13.斜頂座位必須使用耐磨硬料。斜頂必須加工油槽，斜頂座一般用2510或cr12加硬到hrc40-45度，因為斜頂座受到的是沖擊負荷，所以不能太硬否則會斷裂，并在所有的直角位置倒角c角。需要有斜頂導向板(青銅)。不得燒焊。

14.流道和進膠位需要省光#400-600。

15.頂針，司筒，扃頂針，斜頂和頂針板要刻上相對應的識別碼，便于安裝。如果在產品上，頂針位置不是水平面，需要將頂針座做成“d”型或者采用防轉銷鍵定位。

注塑加工模具設計要點

注塑加工模具設計要點：(1)盡量采用注塑模具標準件對應注塑模具的每一部分都有不同的企業在進行相應標準件的開發，并存在日益完善的國內、國外或國際標準。國際注塑模具標準化組織是ISO/TC29 /SC8。我國1983年成立了”全國注塑模具標準化技術委員會”。美國的DME公司、德國的HASCO公司和日本的FUTABA公司是世界上生產標準模

塑料模具制造標準要求30條

為提高模具品質檔次，最大限度減少模具質量問題投訴，交給客戶滿意的模具，對模具制造常見問題進行總結、歸納，并建立標準，按要求執行。1.小于2020的模胚，a、b板之間需要做撬?？?；大于2020的模胚所有模板包括頂針板間都要做撬?？?。2.模胚導柱導套要加工排氣槽，以防導柱導套拉傷。3.模具上不得有尖角，需要倒角處理。特

塑膠產品表面處理工藝有哪些?

塑料制品常見的幾種表面處理:1， IMD2， 噴油處理,要求油漆用那種金屬烤漆.3， 表面燙金處理, （電化鋁轉移），但是對表面形狀有要求 (也叫熱轉印)(1)、有關燙印板，即施壓頭部份的材料選取，以紅銅材料為最佳，因為紅銅散熱性、傳熱性比較好，在金屬中屬于中性材料，既不太軟也不太硬，不僅便于加工，有一定彈

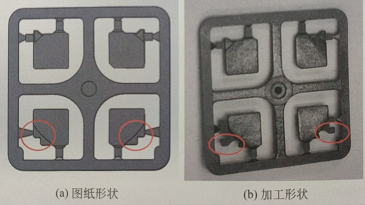

塑料產品形狀有差異的缺陷定義

塑料產品形狀有差異是指注塑后的產品與產品前期開發時設計的產品結構形狀存在差異； 產品形狀有差異是可以解決的外觀缺陷，只要是產品形狀產生了差異，不管差異對功能和外觀有沒有影響，都需要調整成一致以后，才可以生產；

注塑成型塑料制品粗糙的原因和解決方法

①塑料模具腔內粗糙，光潔度差②塑料加工內含有水分或揮發物過多，或塑料顏料分解變質③供料不足，塑化不良或塑料流動性差④模具壁有水分和油污⑤使用脫模劑過量或選用不當⑥融料在模腔內與腔壁沒完全接觸⑦注射速度慢，壓力低⑧脫模斜度小，脫模不良或制品表面硬度低，易劃傷磨損⑨料粒大小不均，或混入不相溶料產生色澤不
